以下是AC632N、AC791N、AC792N、AC696N四款杰理开发板的详细说明，按核心定位、硬件参数、板载资源、开发环境、典型场景展开，方便你选型与上手。

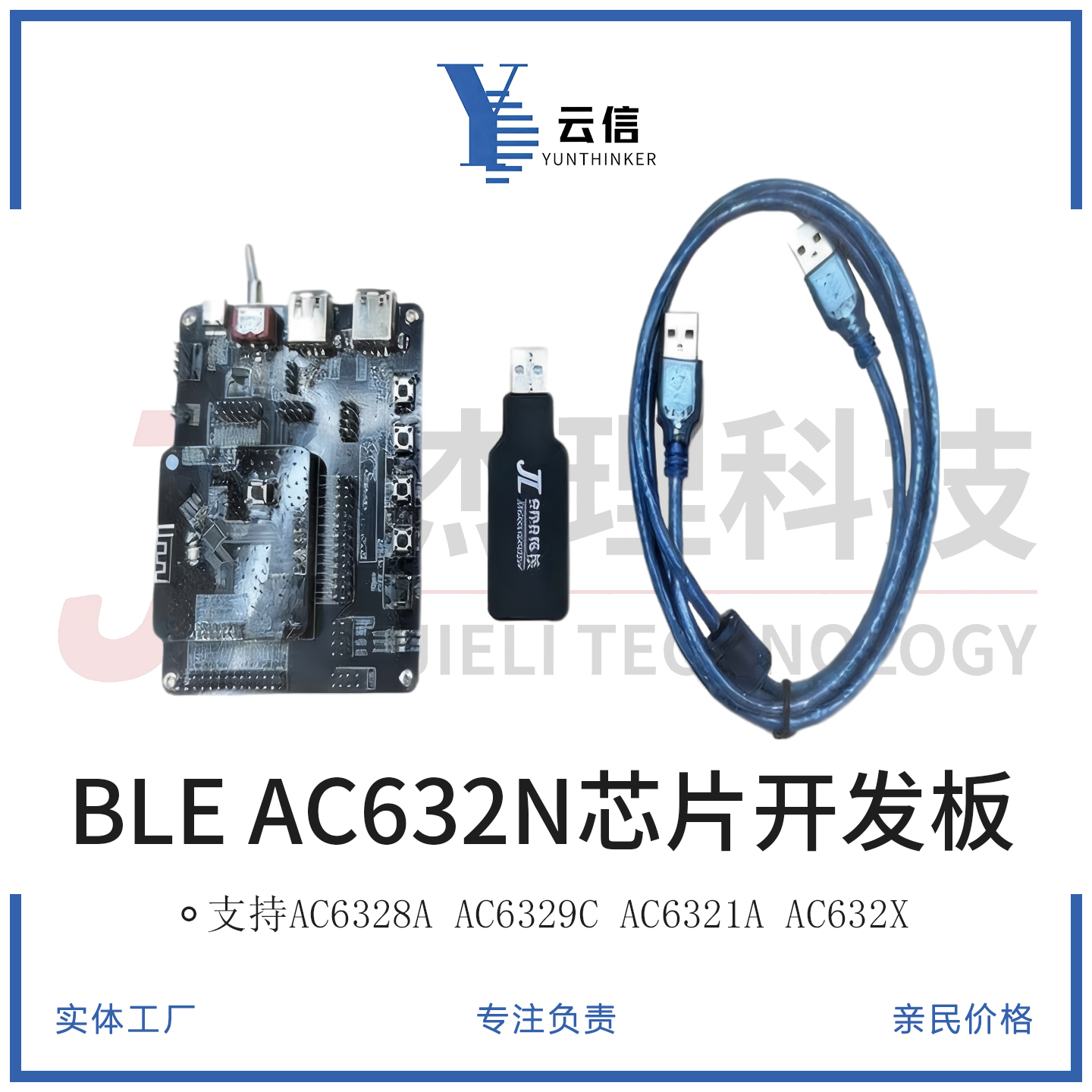

一、AC632N 开发板（低功耗蓝牙数传专用）

1. 核心定位

主打超低功耗、蓝牙双模（BLE + 经典蓝牙）、纯数传，无音频 / 视频能力，面向 IoT 控制与传感器数据传输。

2. 核心芯片与参数

芯片：AC6321A/AC6325A/AC6328B/AC6329C

CPU：96MHz 单核，73KB SRAM，内置 2–4Mbit Flash

无线：蓝牙双模（BLE 5.2 + BR/EDR），无 WiFi

功耗：深度睡眠极低，支持 RTC 定时 / 事件唤醒

封装：SOP8/SOP16/QFN32/QSOP24，外围极简

3. 板载资源（通用配置）

电源：TypeC 5V 供电，3.3V LDO 输出

无线：板载蓝牙天线，支持外接天线

调试：UART 串口（TX/RX）、SWD 下载口

外设：LED 指示灯、按键、GPIO 排针（I2C/SPI/PWM/ADC）

存储：部分版本带 SPI Flash 扩展

4. 开发环境

编译器：杰理定制 GCC / CodeBlocks

工具：JLFlashTool 烧录、串口助手调试

SDK：AC63N 专用 SDK，含 BLE 透传、SPP、低功耗例程

5. 典型场景

蓝牙开关 / 插座 / 灯具、遥控器、自拍器

低功耗传感器（温湿度 / 心率）数据采集

智能手环 / 手表数据传输、BLE 网关

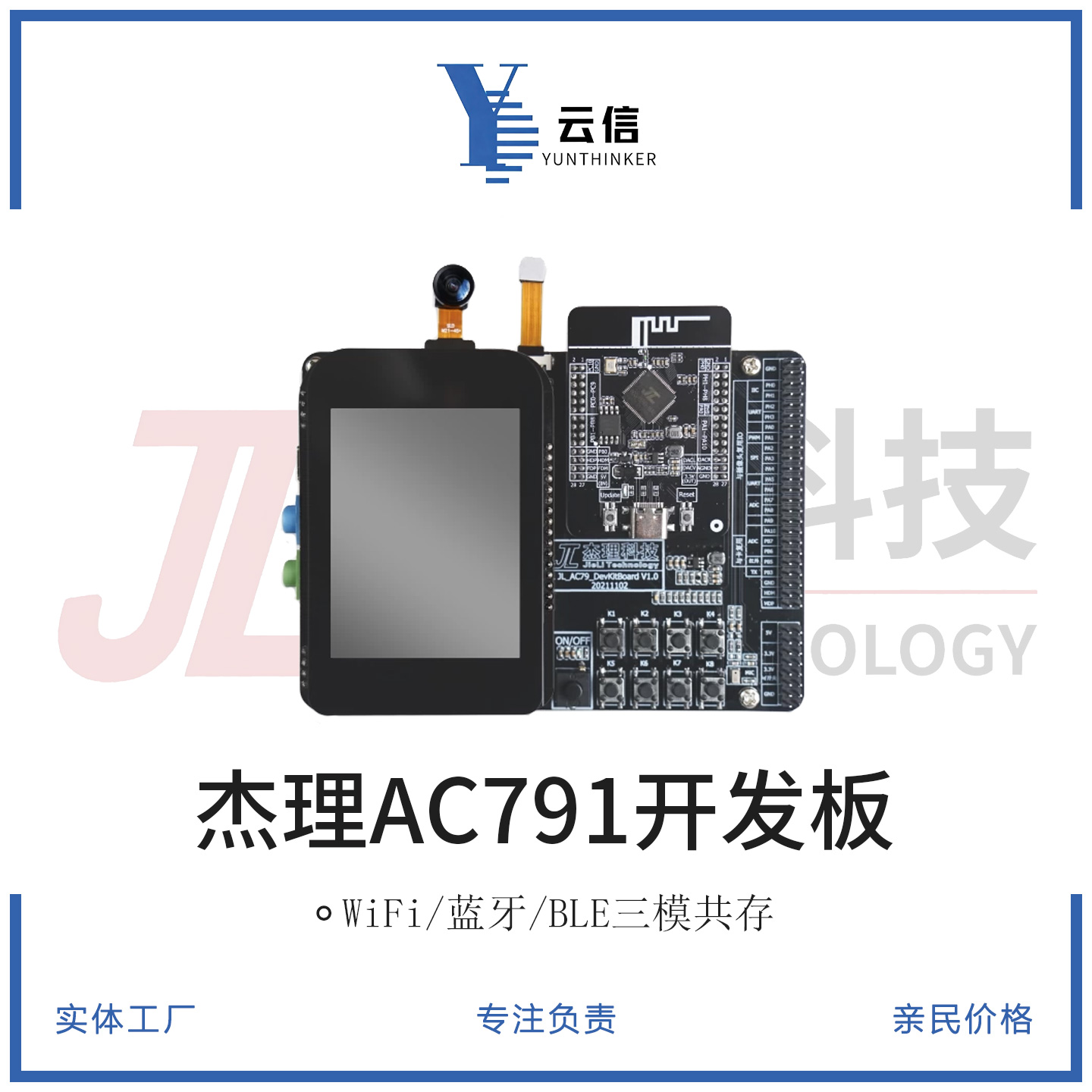

二、AC791N 开发板（梧桐二代，WiFi + 蓝牙 + 离线语音）

1. 核心定位

WiFi + 蓝牙三模 + 离线语音唤醒 + 多路音频，入门级 AIoT 语音交互平台。

2. 核心芯片与参数

芯片：AC791N（梧桐二代）

CPU：双核 DSP，最高 320MHz，578KB SRAM，支持 2–8MB SDRAM

无线：WiFi 802.11b/g/n + 蓝牙双模（BLE+BR/EDR），PTA 共存

音频：4 路 ADC、2 路 DAC，支持回声消除、降噪、本地语音识别

加密：硬件 AES128/256、SHA128/256、CRC 加速

3. 板载资源

电源：TypeC 5V，3.3V/1.8V 多路输出

无线：双天线（WiFi + 蓝牙），支持外接天线

音频：板载 MIC、喇叭 / 耳机座、LINEIN

显示：支持 SPI/I2C 小屏（如 1.32.4 寸 TFT）

外设：GPIO、I2C、SPI、UART、PWM、ADC、IR、电容触摸

存储：TF 卡槽、SPI Flash 扩展

4. 开发环境

编译器：杰理 GCC + CodeBlocks / Makefile

工具：JLFlashTool、串口调试、WiFi 配网工具

SDK：AC79 AIoT SDK，含语音唤醒、WiFi 配网、音频播放例程

5. 典型场景

离线语音音箱、儿童故事机、点读笔

可视门铃、智能门锁（基础版）

语音遥控器、AI 玩具、语音中控

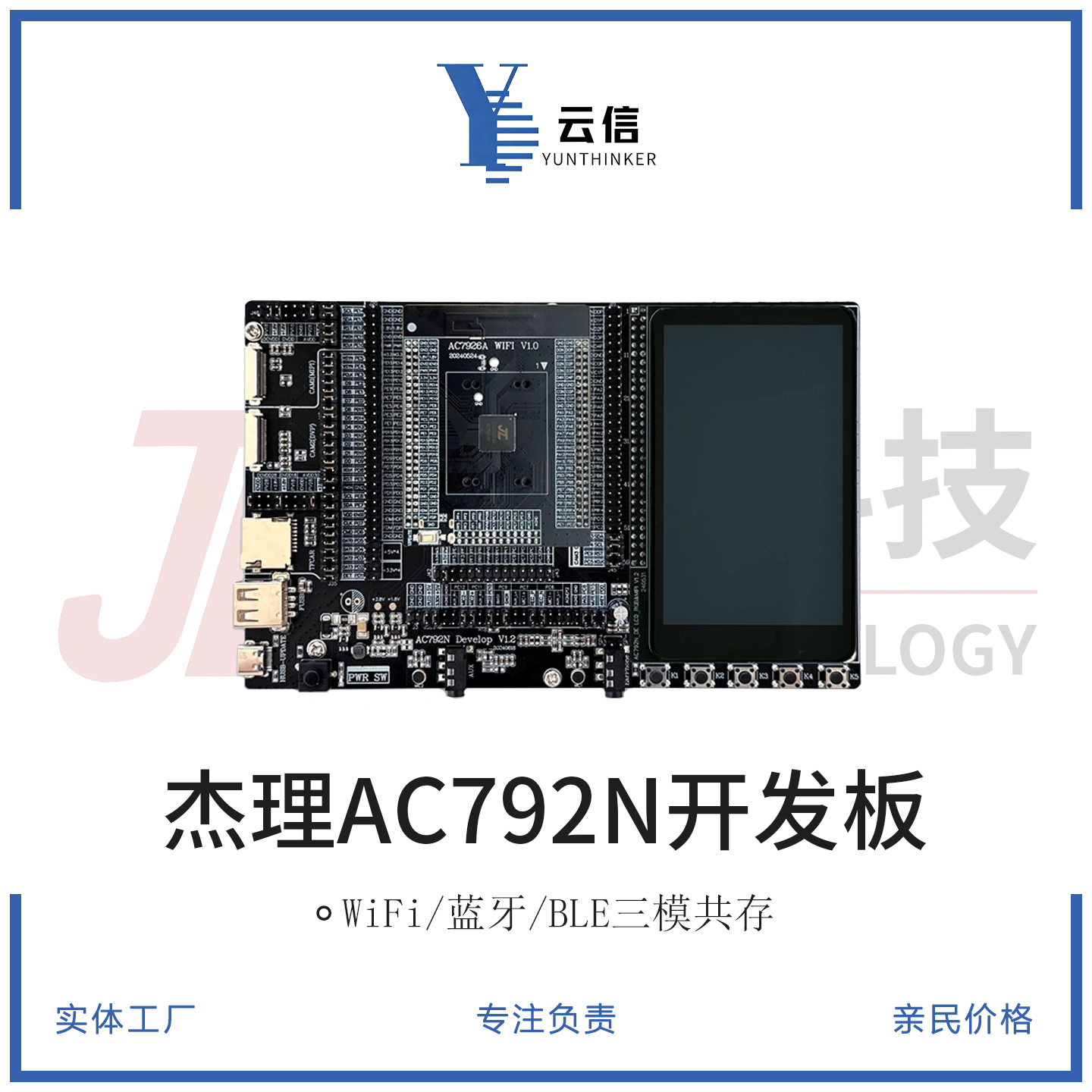

三、AC792N 开发板（梧桐三代，WiFi + 蓝牙 + 音视频 + 轻量 NPU）

1. 核心定位

WiFi + 蓝牙三模 + 720P 视频 + 屏驱 + 轻量 NPU，面向带屏 / 视频的高端 AIoT 终端。

2. 核心芯片与参数

芯片：AC792N（梧桐三代）

CPU：双核浮点 DSP，最高 360MHz，256KB SRAM，支持 8–16MB DDR1

无线：WiFi 802.11b/g/n + 蓝牙 5.4，支持 AoA/AoD、LE Audio

视频：720P@30fps JPEG 编码、ISP、MIPI/RGB 屏驱、双摄接口

音频：多路 MIC（PDM/IIS）、DAC，支持回声消除、变声、音效处理

AI：轻量 NPU，支持本地人脸 / 物体检测、语音增强

3. 板载资源

电源：TypeC 5V，多路 LDO/DCDC 输出

无线：高性能双天线，支持外置高增益天线

视频：MIPI/RGB 屏接口、双摄像头接口（CMOS）

音频：4 路 MIC、双 DAC、LINEIN/OUT、SPDIF

外设：USB2.0、以太网、SDIO、CAN、GPIO、PWM、ADC、IR

存储：TF 卡槽、SPI/NAND Flash 扩展

4. 开发环境

编译器：杰理 GCC + Makefile / CodeBlocks

工具：JLFlashTool、串口、WiFi / 蓝牙调试工具、视频预览工具

SDK：AC792 多媒体 SDK，含视频编码、屏驱、AI 推理、OTA 例程

5. 典型场景

带屏智能音箱、智能家居中控

高清可视门铃、智能门锁（带屏版）

WiFi 摄像头、婴儿监护器、翻译笔

教育平板、智能玩具、视频对讲设备

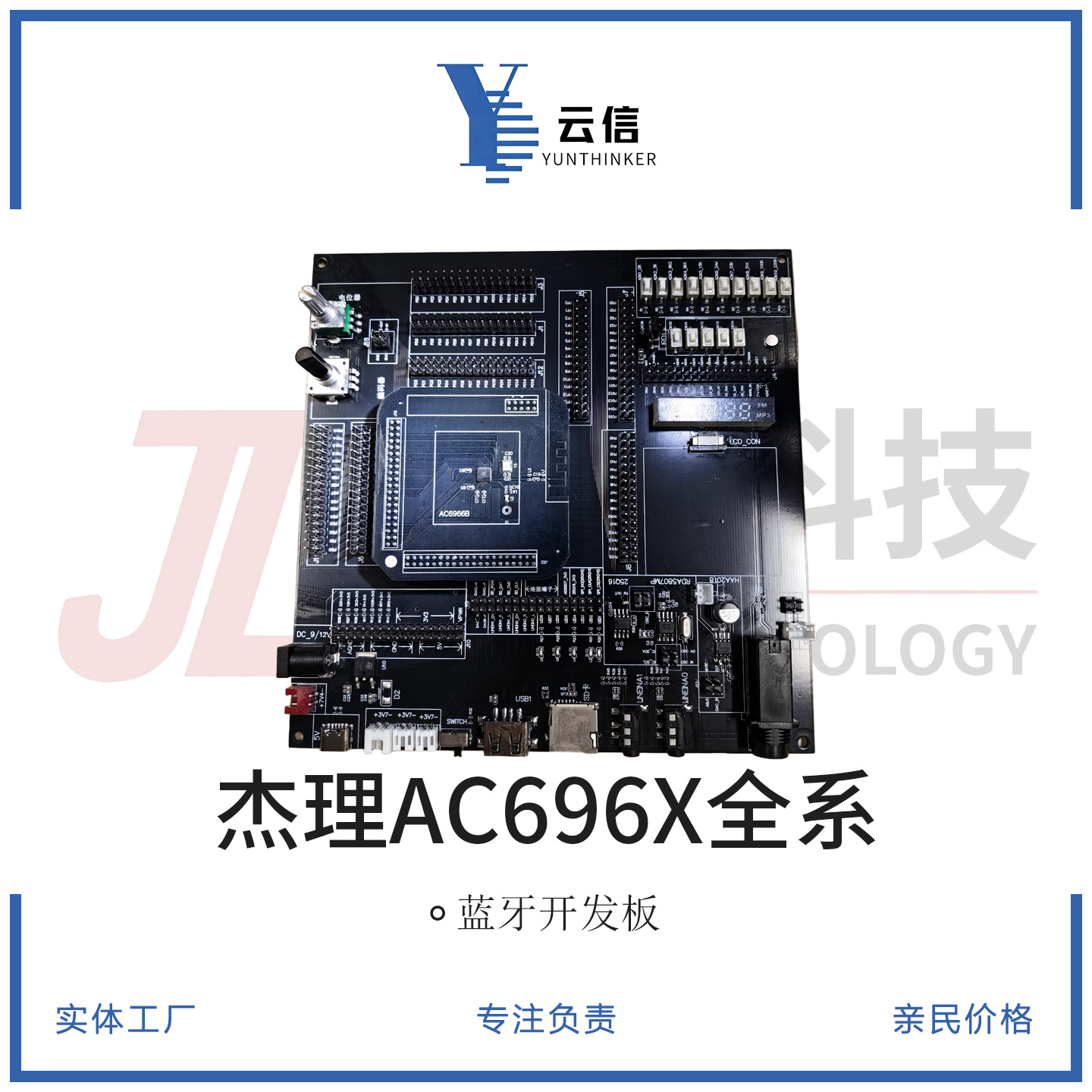

四、AC696N 开发板（蓝牙音频 + FM，高性价比音箱专用）

1. 核心定位

三模蓝牙 + 专业音频解码 + FM 收发，主打蓝牙音箱、插卡音箱等音频设备。

2. 核心芯片与参数

芯片：AC696N

CPU：192MHz 浮点 DSP，硬件 FFT / 三角函数加速

无线：蓝牙 V2.1/V4.2/V5.1，支持 BLE 待机

音频：支持 APE/FLAC/MP3/AAC 等无损 / 压缩格式解码

特色：集成 FM 立体声收发，可与蓝牙后台并行

功耗：低功耗待机，适合电池供电设备

3. 板载资源

电源：TypeC 5V 供电，支持锂电池充电管理

无线：蓝牙天线，FM 天线

音频：喇叭输出、耳机座、LINEIN、MIC

外设：按键、LED、GPIO、UART、I2C、SPI、PWM

存储：TF 卡槽、U 盘接口（USB Host）

4. 开发环境

编译器：杰理 GCC + CodeBlocks

工具：JLFlashTool 烧录、串口调试

SDK：AC696N 音频专用 SDK，含蓝牙音频、FM、插卡播放例程

5. 典型场景

蓝牙音箱、插卡音箱、桌面音响

智能小夜灯、蓝牙台灯、车载蓝牙

共享充电线、电视 / 机顶盒音频外设
