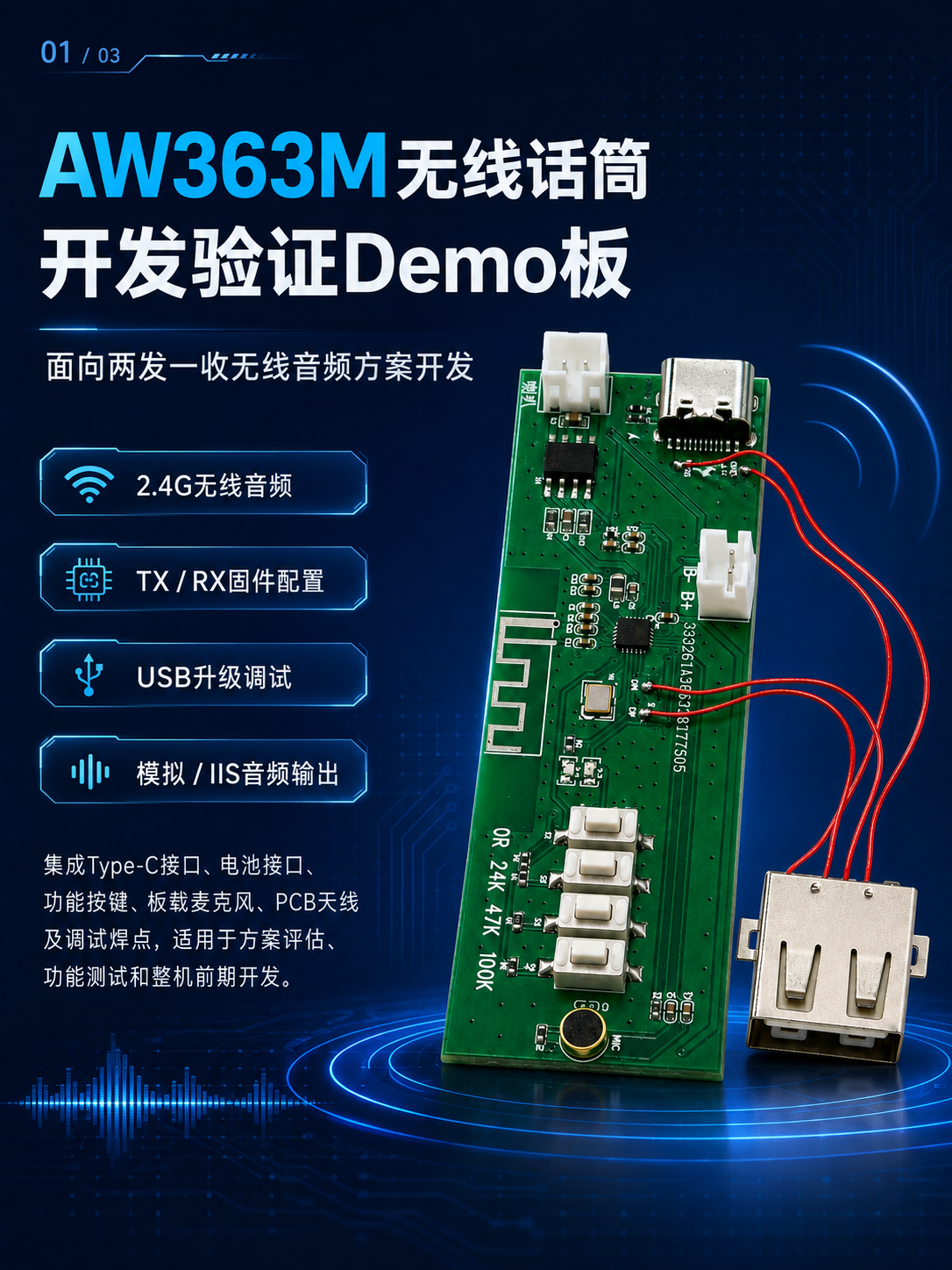

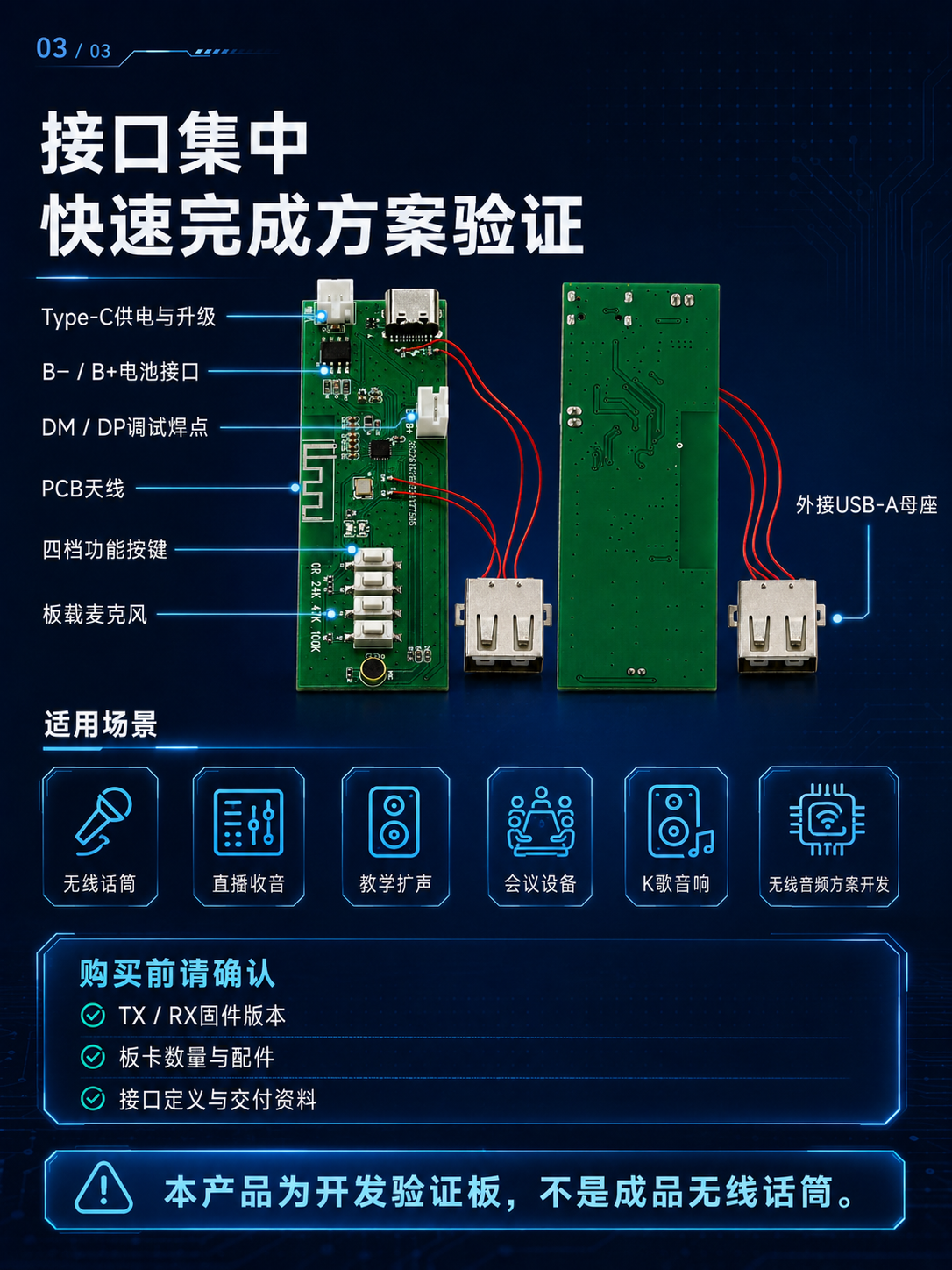

AW363M无线话筒Demo板 2.4G无线音频方案开发测试板 板载麦克风
精简版｜两发一收无线音频开发与样机验证
一句话定位： AW363M 是面向无线话筒的高集成 2.4 GHz 音频 SoC，可用同一芯片构建发射端和接收端，适合两发一收、低延迟、便携式无线音频产品。 |
1. 产品定位与系统架构
· 定位：高端无线话筒方案，TX/RX 共平台，便于软硬件复用与平台化开发。

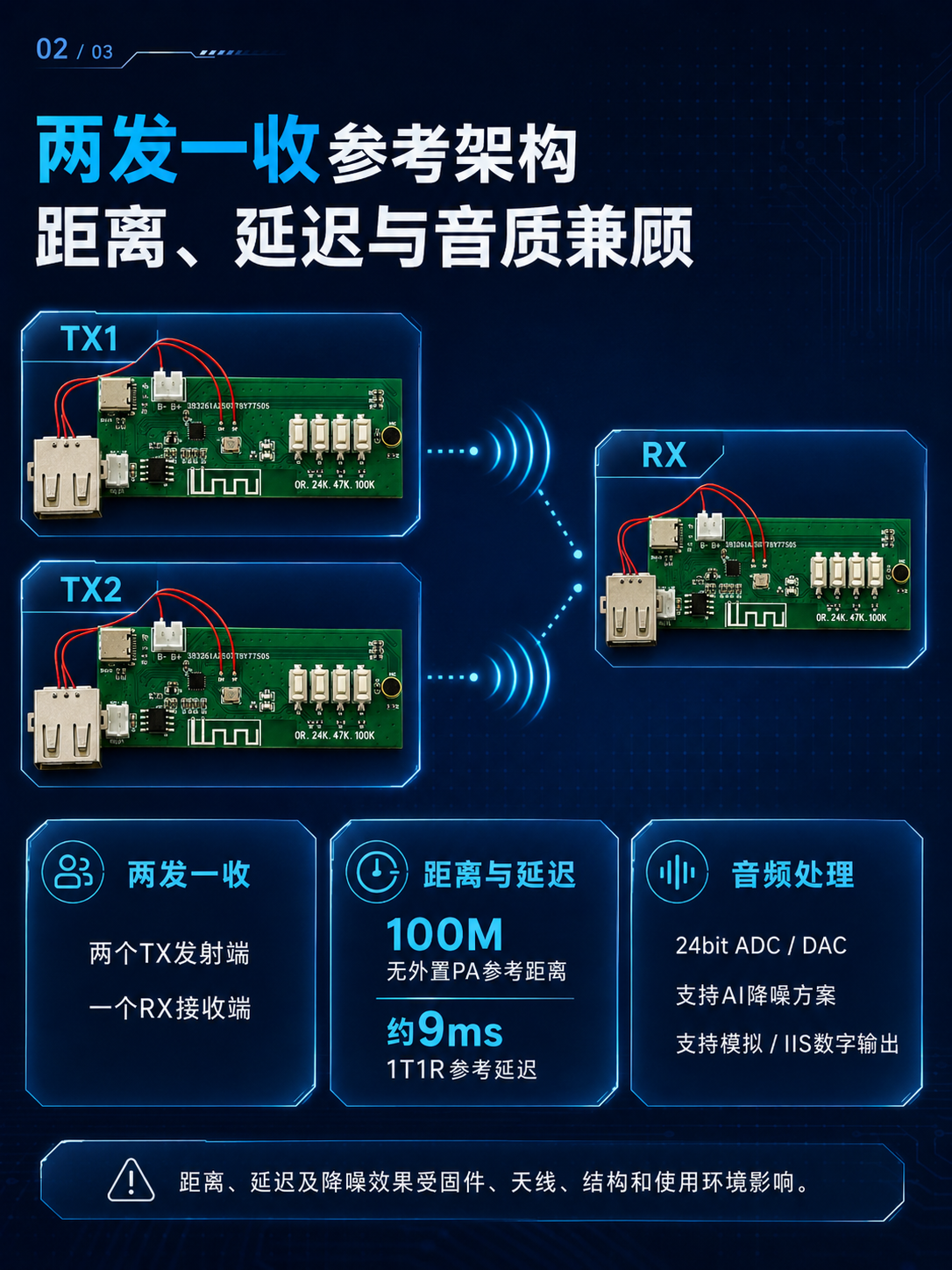

· 典型结构：TX1 + TX2 通过 2.4 GHz 无线链路连接 AW363M RX；接收端再以模拟 DAC 或 I²S 向后级 DSP/主控输出音频，并通过 UART 进行控制通信。
· 适用产品：无线手持麦克风、K歌/直播设备、便携扩声、采访与无线音频接收器。
选型资料指标： 不加 PA 可做到约 100 m、1T1 延时约 9 ms、支持 AI 降噪。以上属于选型页方案级描述，量产前需确认测试环境、协议配置和算法版本。 |
2. 核心规格概览
项目 | 精简说明 |
处理与存储 | 32位单核 DSP，最高 192 MHz；片上 SRAM 约 240 KB；支持浮点、FFT/矩阵运算。 |
音频能力 | 1路 24 bit ADC，采样率最高约 192 kHz；1路 24 bit DAC，采样率最高约 384 kHz；支持差分麦克风输入与 I²S。 |
无线能力 | BLE 5.0 + 2.4 GHz 私有协议；典型最大发射功率约 10 dBm；BLE 1 Mbps 接收灵敏度约 -97 dBm。 |
接口资源 | USB FS、UART、I²C、SPI、I²S、GPIO、定时器、低功耗触摸等。 |
电源与充电 | VBAT 约 2.7–4.5 V；VPWR 约 4.5–5.5 V；内置锂电充电，最大充电电流约 225 mA。 |
封装 | QFN20，3 mm × 3 mm。 |
3. 发射端与接收端要点
发射端 TX · 差分 MIC 输入，支持驻极体/动圈方案。 · 集成 ADC、DSP、2.4 GHz RF、USB、按键和 LED。 · 锂电池供电，可选内置或外置充电。 · 对距离要求更高时可预留 RF FEM。 | 接收端 RX · 接收两路无线音频并完成解码处理。 · 可选模拟 DAC 输出或 I²S 数字输出。 · UART 与后级 DSP/主控交互。 · 适配 AC695N、AC696N、JL701N、JL703N、AC706N、JL709N 等平台。 |
4. 硬件设计重点
音频链路：MIC 优先采用差分接法；差分线从麦克风端开始并行、远离天线、USB、晶振和 SW 节点；麦克风地接 AGND。
电源与地：DCDC 模式必须区分 PGND 与 GND；功率电感靠近主控，SW 线短、粗、少过孔；音频地按“音频器件→AGND→电源入口地”单点回流。
射频与天线：天线匹配网络和低电容 TVS 必须预留；最终参数需结合 PCB、外壳与整机驻波调试。
充电与保护：电池必须带保护板或 PCB 增加锂保；USB/充电口、MIC、按键和天线端按需要配置 TVS。
时钟与布局：24 MHz 晶振建议 ±10 ppm、负载约 10 pF；晶振、MIC、DAC、RF 与电感区域应相互隔离。
5. 方案优势与项目确认项
主要优势 · TX/RX 共用芯片，平台复用度高。 · 集成音频、无线、USB、充电与 PMU，外围较精简。 · 模拟/I²S 双输出，后级适配灵活。 · 3×3 mm 小封装，适合便携产品。 | 量产前需确认 · 100 m、9 ms 的测试条件与协议配置。 · 两发并发、丢包重传与抗同频干扰策略。 · AI 降噪算法位置、资源占用和授权方式。 · SDK 量产版本、兼容性及后续维护计划。 |
结论：AW363M 适合构建高集成、低延迟、两发一收的无线话筒平台。项目成败的关键不在外围数量，而在射频匹配、天线效率、电源噪声、MIC 走线和整机联调。
资料依据：《AW363M Datasheet V1.0》《AW363M 两发一收话筒标准原理图 V1.0》及“无线话筒 TX/RX 选型”资料。
