JL杰理AC690X系列概述

 公司一直在做杰理蓝牙开发这块的案子，AC690X系列(官方一般称为AC690N系列)自16年12月上市以来，蓝牙中低端市场认可度非常高，据传17年总共卖了超过4亿颗，音频市场份额超过50%，但这块的资料比较少，因为周围朋友问得比较多，所以准备陆续写一个系列关于杰理方面的文章分享一下，也当是自己的笔记总结, 有纰漏之处也请留言指出.

杰理69系列芯片作为SOC , 集成度非常高，其包括蓝牙RF射频，MCU, SPI Flash，有些型号如AC6904C等还集成了 PMU充电管理单元，功能已经非常强大，很多时候只要加极少数的外围器件即可交付。69系列总共包括：杰理AC690X(16年下半年推出），杰理AC691X(上市时间不详)， 杰理AC692X(18年3月份左右)。目前来说，杰理AC690X较为成熟，也是出货的主力，AC691X()主要是出于 cost down的考虑，也简化了很多定制化开发的feature，我们没有上过这类案子，AC692X是AC690X的升级版，两者的对比如下：

二、AC692N 系列的优点：
(1)、AC692N 针对蓝牙音响市场：

(2)、音质好，96dB。

(3) 、收音效果提升2-3D，收音效果是AC692N较为明显的亮点 。

(4)、功耗提升 AC690N 的 40+MA， AC692N 的 20+MA。

(5)、抗静电提升 AC690N 600-700V， AC692N 2000V。

(6)、DAC 白噪声降一些，信噪比可到 80 多 db 以上。

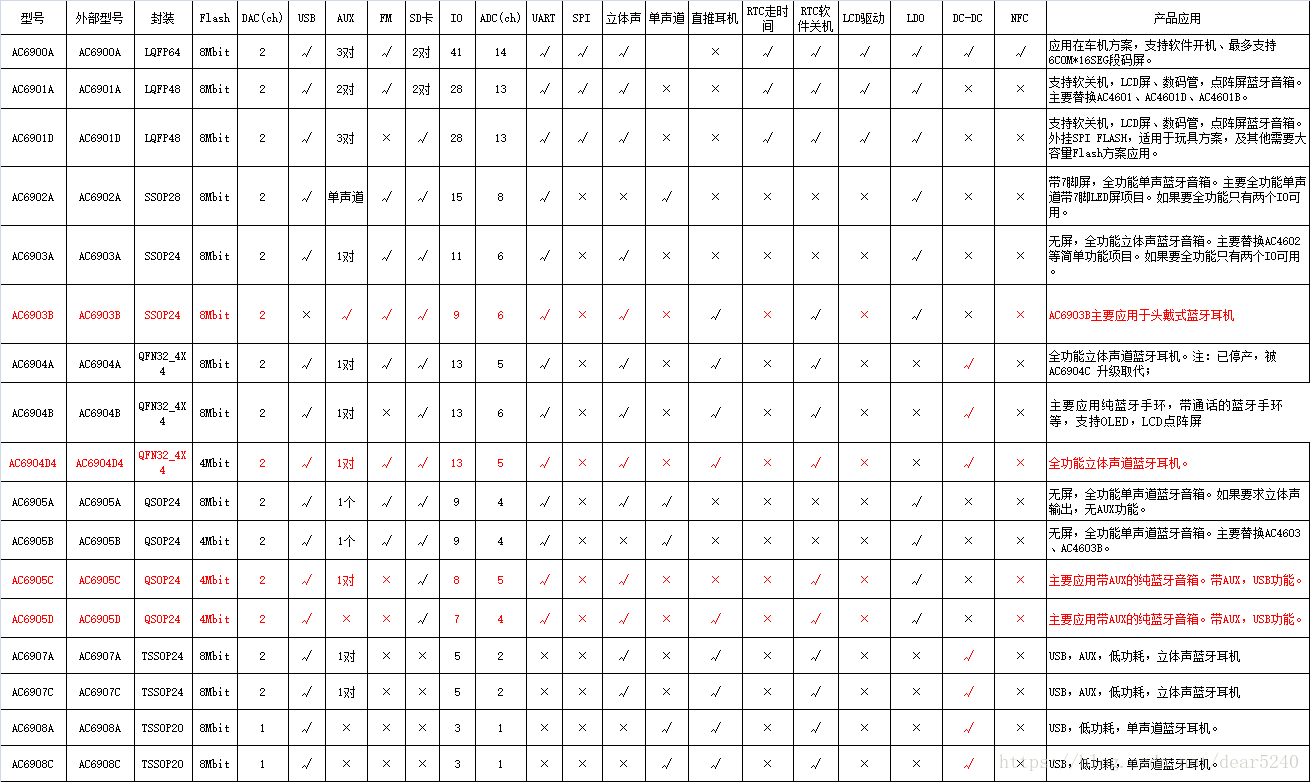

AC692X接下来应该是杰理的重点与主力，目前已有批量出货，但有些feature包括BQB认证都还在进行中，我司也已同步开发此类方案，针对目前主力出货的AC690X, 相关的型号总结如下：

系列比较多，但其实都是一个晶圆, 只是根据不同的需求, 进行了不同的封装。总结来说，除去AC6900A车机方案来说，AC6901A是PIN脚多，功能齐全的一个芯片。在选型时，除了功能需要，有时还要考虑市场芯片供货情况，尽量不要选择太偏的芯片以防出现缺货的问题。另外以A结尾的如AC6905A，SPI flash一般都是较大的1M容量，功能也比较齐全，其余结尾的则不定。

此外，所有的芯片出厂默认都是空片，需烧录bin档才能使用，并且由于芯片集成度高，加上价格低的因素，目前杰理的芯片一般都是直接上板贴PCB，所以芯片的功能操作还需结合PCB的硬件定义，一般需定制开发才能使用，对于已烧录的芯片，则可通过T卡或是空中升级等多种方式进行软件升级，后续会写个这块的文档。
