杰理AC693X介绍

• 简要说明

随着时间的推移，杰理蓝牙芯片技术也在不断成熟。今年四月份又推出了AC693X(又名AC693N)系列单芯片蓝牙IC，目前主要包括JL AC6936A、AC6936D(注：原AC6936B已经更新为AC6936D)、AC6939A、AC6939B这几个型号，其中AC6936A主要用于硬件兼容AC6916A，AC6939A用于硬件兼容AC6919A产品，对于全新开的项目，建议直接用6936B或6939B去做。整体来说，JL AC693X系列目前主要针对面条耳机和TWS耳机市场，也必将成为今后两年内耳机产品的主选方案。

• AC693X系列优势

1. 杰理AC693X系列主要针对面条耳机和TWS耳机市场；
2. 音质好，支持蓝牙音乐EQ及EQ在线调试功能，支持通话近端EQ调节；
3. 功耗优化：AC690X(20~25mA)，AC691X(14~18mA)，AC693X(6~8mA)；
4. TWS可实现主从手动切换、自动切换，通话立体声；
5. 蓝牙协议5.0；
6. 支持aptX；
7. 支持mash组网；
8. 智能充电仓，可实现苹果弹窗，拿出充电仓自动开机；

• 设计注意事项

1. 在设计过程中可使用任意IO唤醒开机，不用像JL AC690X\AC691X\AC692X指定特定的唤醒口唤醒。

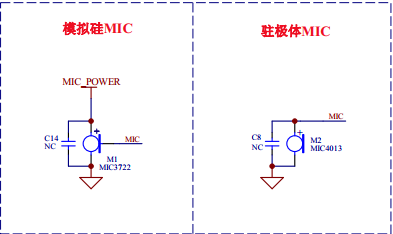

2. MIC电路简化：建议使用硅麦，硅麦一致性好、灵敏度高、抗干扰能力强、通话效果好。

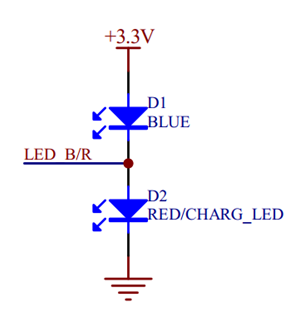

 3. 可使用一个IO口通过PWM 方式同时推两颗LED灯，可单独点亮。

4. 软件可设置充电电流及充满电电压，所以在硬件设计过程中可省去限流电阻，但二极管还是不能省去。

5. 拿出充电仓自动开机可以通过LDO断5V唤醒方式实现，不需要另外设计唤醒口。

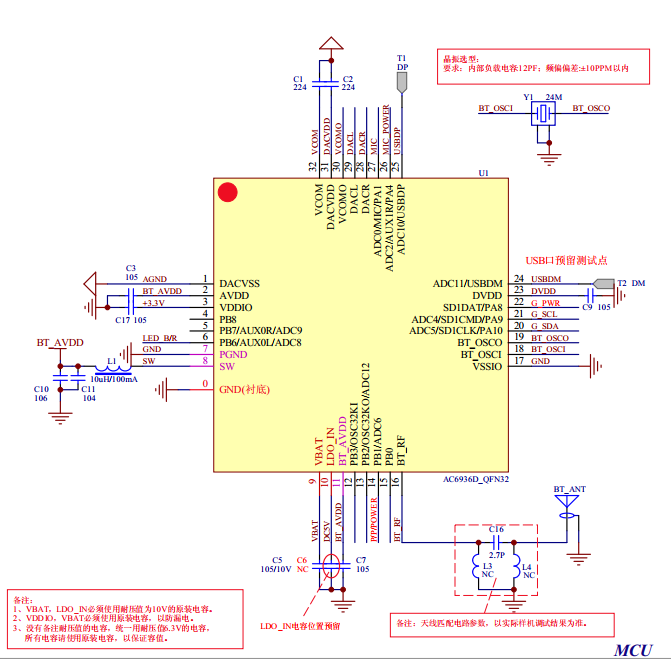

• AC693X系列功能引脚说明

具体芯片原理图等资料可从公司样品店铺查阅下载(地址：https://yunthinker.taobao.com);

• 总结

虽然市场很大，需求也很大，但是在实际的产品中，我们往往会先看产品的市场定位在哪里，因为只有你的产品市场定位准确了，才能去选择的合适的方案。杰理AC693N系列在耳机市场中存在很大的优势，尤其针对TWS耳机市场，无论是在音质、功耗还是性能方面都有了很大的提升，足以和瑞昱、CSR相媲美，所以有需求的客户请一定定位好自己的产品以及对自己产品的规划，再找到合适、并且有诚意配合的厂家共同将产品做好。
