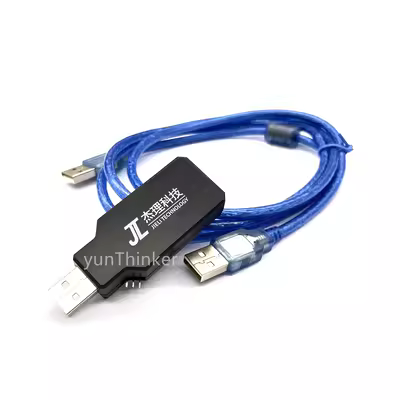

杰理烧录器_芯片USB下载工具V4.0_杰理升级盒—云信通讯

杰理烧录器工具支持新发布的AC701X、AC700X、AC698X、AC697X、AC696X、AC695X、AC692X系列并向下兼容。

杰理下载工具需要安装驱动吗？

不需要安装任何驱动，工具连接电脑后，会自动安装。

杰理下载工具该如何使用呢？

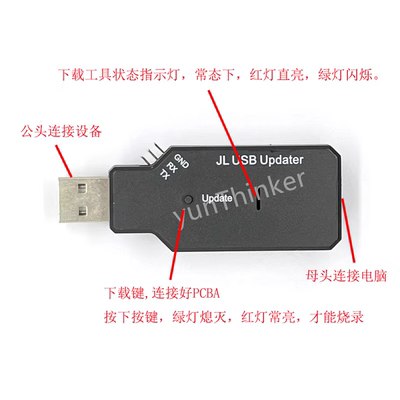

首先将母头先连接到电脑，公头连接待升级的样板。如果接口不合适，可以自行做转接线，正常情况下，蓝灯和红灯会常亮。红灯是供电灯，蓝灯是下载指示灯，需要升级的时候，把公头插入待升级的样板，正常现象是蓝灯会熄灭，此时就可以下载了。

此工具能烧写其他蓝牙芯片吗？

不行，此工具只适用于杰理系列芯片开发使用，不能使用于其他蓝牙芯片。

不能升级程序？

把公头插入待升级样板时，一定要注意样板的主控也要同时供上电

1、检查一下usb的连接，是否正常，蓝灯是否熄灭。

2、有时候可能需要插拔几次，才能升级，这也是属于正常现象。

如果被升级的芯片，是不带晶振的--如608n、ad140n、ac104n等等免晶振的芯片

则要拆开壳子，把拨开关2打到on ，其他的打到off。然后按“updata”键去升级

如果被升级的杰理芯片，是带晶振的--如：695x、692x、693x、697x、696x等等

则要拆开壳子，把拨开关全部打到off。然后按“updata”键去升级

如果升级的芯片是AD15N，则按照sdk里面给的方法去升级，通过串口

空闲的时候，红灯常亮，绿灯常亮或者闪烁【视不同的模式，拨码开关设置】

进入到下载之后的现象，是绿灯灭掉，红灯常亮

同时后续杰理的芯片，都可以使用4.0的工具下载，而2.0的工具仅仅适合带晶振的芯片，不带晶振的芯片选择4.0的工具
