杰理AC6956C满足热敏打印机方案MCU芯片—云信通讯

热敏打印机与商业POS系统应用推广密切相关，在发展初期主要应用于商业/零售领域。随着电子信息化、自动化程度的提高，加上条码识别技术和餐饮外卖行业的发展，热敏打印机应用迅速扩展到工业/制造业、交通/运输、现代物流、商业、餐饮、彩票、医疗等行业。

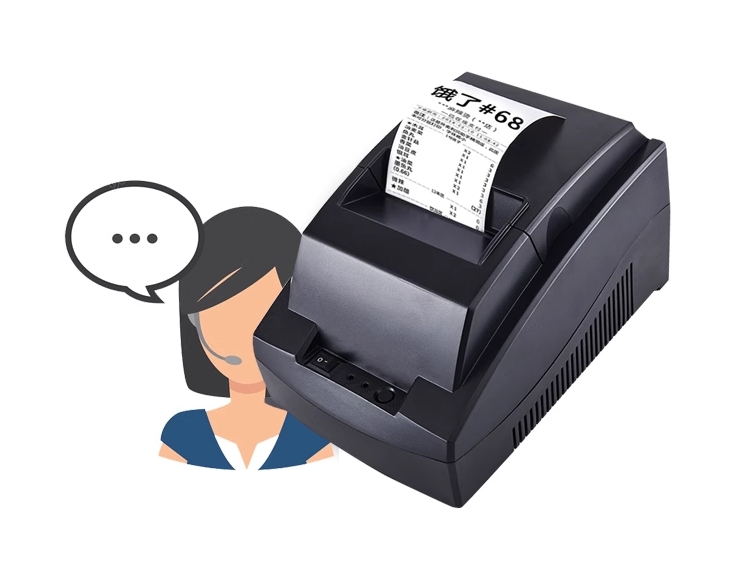

热敏打印机原理

热敏式微型打印机（又称：微型打印机、微打)是在淡色材料上（通常是纸）覆上一层透明膜，将膜加热一段时间后变成深色（一般是黑色，也有蓝色），图像通过加热，在膜中产生化学反应而生成的，当温度为200℃时，这种反应会在几微秒内完成。

热敏打印机的打印头中带有许多热敏型电阻，主控芯片控制热敏型电阻根据需要进行加热，当热敏打印机接收到打印字符/图片/二维码后，主控芯片根据图数据控制打印头中对应的热敏电阻通电，从而加热出有规则的深色点，同时，主控芯片控制步进电机进行精准的滚纸操作，多次加热后，组成了有效字符/图片。

一颗芯片即可实现手机蓝牙连接和热敏打印机控制；主控芯片具有丰富的接口资源与可靠的传输性，有效保障热敏打印机的稳定输出，且无需多次进行串口中断服务，支持ADC检测热敏电阻值判断是否需要过热保护，通过检标签光耦输出判断是否缺纸。杰理芯片AC6956C的性能和功能都能够满足热敏打印机方案要求，不过，一个解决方案的可靠性不仅仅取决于所使用的芯片，还包括整个系统的设计、硬件选型、软件开发、测试验证等方面。

方案特点：

1.支持蓝牙、USB、UART等多种通讯接口的打印方式；

2.支持无任务时自动进入断电模式，续航时间更长；

3.支持打印高温、缺纸和低电量报警；

4.SPI FLASH存放字库，可调整字体、大小、粗细等；

杰理芯片AC6956C特点：

1.搭载32位单核处理器，主频率高达240MHz；

2.内置FLASH，可重复擦写；

3.具有双通道16bit DAC，三通道16bit ADC；

4.内置蓝牙V5.3双模（BR+EDR+BLE）；

5.提供+6dbm发射功率，-90dbm接收功率；

6.内置LDO，提供2.0~5.5V的宽泛工作电压范围，工作性能稳定；

7.具有4MB系统闪存，支持通用多协议SoC；

8.体积小，采用QFN32封装，便于生产贴片，成本更低；
